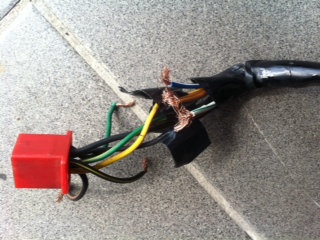

dit is momenteel de staat van het stopcontact van mijn rechterhandvat (starter, engine stop enz) van mijn honda CX500 E 1979. ik heb deze zo gekocht en zit met de handen in het haar omdat de kleuren niet matchen..

Glenn, als we daar iets mee willen hebben we meer info nodig. Op de foto zijn de kleuren van de kabelboom slecht te zien. Verder zijn het zo te zien twee onderdelen van 2 verschillende type CXen.
Graag de kleuren van beide boom en stekker, en eventueel bouwjaar/type waar dit af komt?

Groet Peter

Als ik het zo lees ben je op zoek naar
Of een nieuw rechterhandvat, compleet met bijbehorende kabel
OF een aansluitschema, waar bij je wilt weten welke draad op welke aansluiting van de plug komt

Harmony,
Hans.
( net vandaag de onderdelen dag geweest. daar had je ze kunnen uitzoeken.... )

Beste, aan de kant van de moto zijn de kleuren : zwart, zwart-wit, zwart-geel, zwart-bruin, groen, geel-groen, geel-rood
Aan de kant van het handvat (volgens de verkoper ook van een CX500E bouwjaar onbekend) : wit-groen, zwart-rood, bruin-blauw, blauw-wit, bruin-wit,geel-rood, zwart-wit, zwart, geel-groen

Alvast bedankt

Weet je zeker dat het om een CX500E gaat? Die zijn nl pas in 82 op de markt gekomen. Als het geen E is, kan je misschien op de bedradings schema's die hier op de site staan terugvinden welke kleuren je nodig hebt om dit weer juist aan te sluiten.
Bouwjaar78 -79= Z type, bouwjaar 79-80 is het A type.
Marcel.

Hoogstwaarschijnlijk is het een gewone CX500, de letter E, die jij bedoelt, staat waarschijnlijk op het motorblok (heel verwarrend, maar toen bestond de 500 E(uro) nog niet). Dit is een landcode. Deze "verwisseling" is hier wel vaker gemaakt.

Heb je wat aan het schema? Van een CX500 (zAB)
Het wordt wat lastig om alles op de juiste plaats te krijgen, maar als de kleuren onder de ommanteling er nog wel zijn, dan kun je die 'matchen' aan de kleuren op het andere deel van de rode stekker.

Het schema kun je HIER vinden



Harmony,
Hans.
( een ander handvat is vast ook wel ergens mogelijk, met alle draden eraan )

Het zal waarschijnlijk een gewone cx500 zijn, de 'E' die ik gezien had was inderdaad op het motorblok. Het schema is zeer duidelijk en kan me zeker vooruit helpen, maar om alles aan te sluiten zou ik graag een gelijkaardig schema hebben waarin de andere kleuren (zie vorig bericht) voorkomen.
Alvast bedankt. Glenn

Je kunt, met het nodige zoek en sleutel werk achterhalen welke draad welke funtie heeft.

Daarvoor moet je wel de schakelaar openmaken. Als je dat gedaan hebt kun je aan de aansluitingen van de draden op de schakelaar achterhalen welke functie bij welke draad hoort.

Zou moeten kunnen, volgens mij

Harmony,
Hans.
( kleur volgt functie )

Dat is erg lastig als je het andere schema niet hebt, net wat Hans zegt schakelaars open halen en kijken en vergelijken met het schema.

Ik heb het even nagekeken op mijn schema:

Kleur: Functie:
wit-groen Niet op CX
zwart-rood Niet op CX
bruin-blauw Niet op CX
blauw-wit Koplamp ( niet op rechts, op CX rechts zwart-geel)
bruin-wit Instrumenten verlichting (niet op rechts)
geel-rood Start schakelaar
zwart-wit Kill switch
zwart 12 volt na contactslot
geel-groen Remlichtschakelaar

Dus ik vrees dat het handvat van een niet-CX af komt. Blijft de sport natuurlijk om uit te vinden wat het dan wel is..........

<edit>
niet van een CX500(zAB)
met complimenten aan MAST, die het wel wist
</edit>

Harmony,
Hans.
( uitdagingen...... stapels....... )

Misschien een foto van het handvat?

Ik weet zelf niet van welke moto dit handvat komt, volgens de verkoper van een cx..


die zien we niet Glenn
